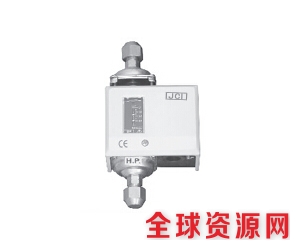

P74AJ压差控制器
产品概述
P74JA压差传感器组合了两个具有高灵敏度的压力元件，二者一旦改变，即引起开关机构动作来控制设备诸如马达驱动阀
门。开关机提供SPDT非快速作用（浮动）动作，因此共用的可移动触点，会接触点，会接触二个固定触点之一，或者停留
在二者之间（无接触）。
应用范围
A. P74JA压差传感器通常应用于水系统，以控制水管与回水管间之压差。
控制器的SPDT浮点动作接触点后，令马达驱动器操
纵阀门。一种典型的应用是，把阀门安装在系统水泵附近的旁通管道中。
当系统压差增大而超过控制器设定值时，阀门则进而
开大，更多的水转向流经旁通阀，从而使系统压差减小。
压差的减少导致阀门开始关小以及系统压差的增加。
B. 如有操作失控，会导致人员上海或者财产损失的可能系统（报警，监控系统），在失控时发出警报。
安装者有责任增加设施（安全，限制控制），加以保护，或增设报警监控系统。
技术参数：
|
产品 |
压差控制器P74JA-3 |
|
|
刻度范围 |
8至60PSI(55至414KPA） |
|
|
运行压差 |
2PSI(14KPa),固定的 |
|
|
波纹管最大超压 |
180PSIG(1214KPa） |
|
|
波纹管最大允许压差 |
120PSI(830KPa） |
|
|
电气规格 |
1安培.24V交流，50/60HZ |
|
|
触头元件 |
SPDT全封闭浮动式PENN开关 |
|
|
材料 |
盒子 |
1.6mm（冷轧钢） |
|
外壳 |
06mm.冷轧钢 |
|
|
涂层 |
灰色烘漆 |
|
|
安装 |
安装于平面上和用一个通用安装托架 |
|
|
电线联接 |
用色标螺旋或接线终端 |
|
|
重量 |
11Kg |
|
|
运行时环境温度 |
最低 |
-1℃ |
|
最高 |
60℃ |
|
电气接线
在接线之前应将电源切断防止可能触电或损坏设备。
所有的接线必须采用铜导线，并应根据当地法规及国家电气规范。所用马达驱动器接线使用AWG18号或更粗的导线。超过
500尺长度的线路，应当使用AWG14号导线。
所有电缆接头应在接线盒中，使用经核准的非焊接头，或经焊接而后把连接处包好。
注：使用终端螺丝组装（8-32×¼接头）。使用其它替代螺丝进行连接，可能对正确连接产生问题。
调试
把螺丝批插入转盘的缝隙中，并转动转盘，直至刻度盘指针对准所需的位置。向左旋转转盘以增加微差设定值，或向右旋
转，以减少微差设定值。
为了改变设定点，从控制器的正侧视方向向左或向右调节转盘。
