RA3000法兰电动调节阀

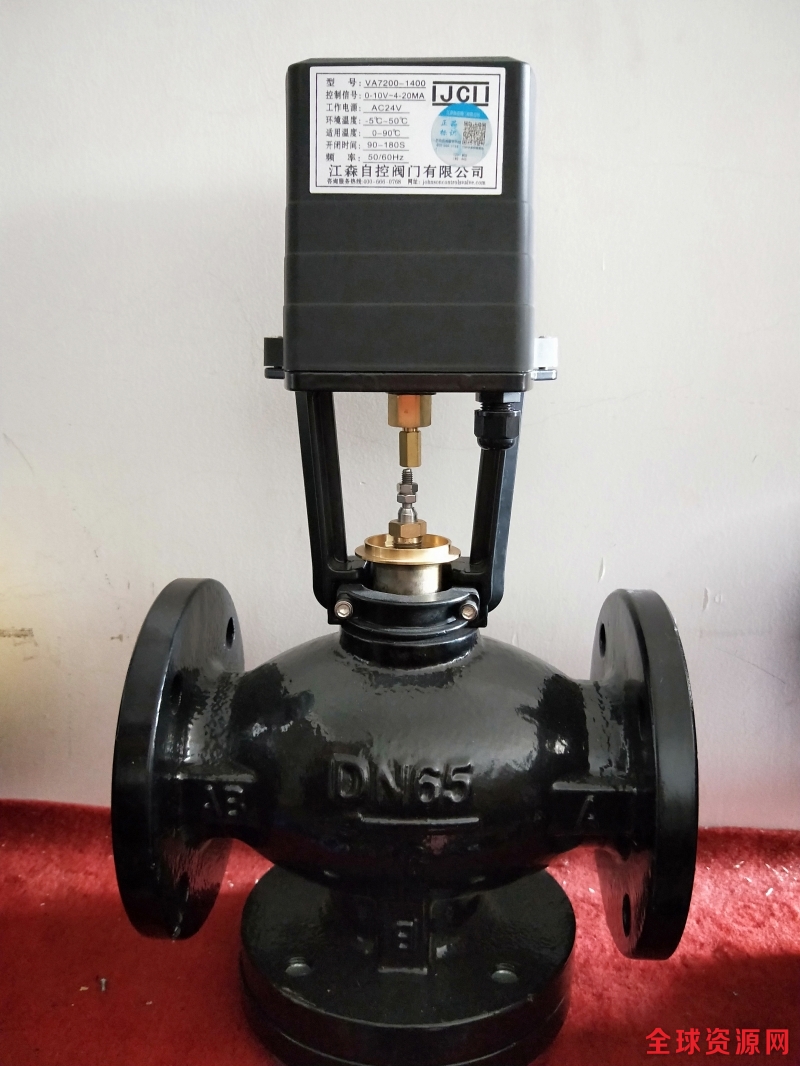

RA3000电动调节阀
产品概述：
RA3000电动调节阀是由作用力2500N或4000N电动执行器与口径DN40-DN200调节阀体组合而成的电动调节阀系列：
其广泛应用于空调，制冷，采暖以及其它楼宇自动控制系统中，可精确调节系统中的介质流量，从而达到控制系统温度，湿
度，压力和节能的目的。
产品特点
1. 执行器选用铝压铸的支架和外罩，体积小，重量轻，强度高。
2. 执行器选用永磁同步可逆电机，带有过载保护功能，限位开关，执行器自行停止。
3. 工作电压：AC24V±10﹪50/60HZ（也可以订制选用AC220V）
4. 控制信号：开关/浮点信号 模拟：0-10V/4-20MA信号
5. 阀体结构形式有两通单做阀，两通平衡阀，三通分流阀及三通合流阀
6. 阀体与管道的连接形式为PN16GB9113.3法兰连接。
7. 阀体可选铸钢，铸铁以适应不同工作介质及温度，介质温度较高时，阀体可选择散热性。
8. 带有阀门行程自适应功能，便于现场安装和调试。
9. 可选配手动装置，实现手动打开/关闭，执行器的设计符合IEC国际标准。
|
执行器型号 |
RA3000 |
RA3000 |
RA3000 |
RA3000 |
||||||
|
控制类型 |
可逆的，递增控制 |
比例式制型正转或反转 |
可逆的，递增控制 |
比例式制型正转或反转 |
||||||
|
电源电压 |
AC24V±10﹪50/60hz，也可以采用AC220V±10﹪50/60HZ |
|||||||||
|
电机形式 |
交流永磁同步可逆电机 |
|||||||||
|
作用力 |
2500N |
2500N |
4000N |
4000N |
||||||
|
控制信号 |
增量/浮点信号 |
0（2）-10VDC或0（4）-20mADC |
增量/浮点信号 |
0（2）-10VDC或0（4）-20mADC |
||||||
|
反馈信号 |
可加电位器（-Y）和辅助开关（-H） |
0（2）-10VDC或0（4）-20mADC |
--- |
0（2）-10VDC或0（4）-20mADC |
||||||
|
功率消耗 |
10VA |
12VA |
16VA |
16VA |
||||||
|
运行速度 |
4.2/mm（可根据用户要求调节） |
|||||||||
|
最大行程 |
45mm |
|||||||||
|
净重 |
4kg |
|||||||||
|
防护等级 |
lP54 |
|||||||||
|
工作温度 |
-10℃-50℃ |
-10℃-50℃ |
-10℃-50℃ |
-10℃-50℃ |
||||||
|
储存温度 |
-20℃-60℃ |
-20℃-60℃ |
-20℃-60℃ |
-20℃-60℃ |
||||||
|
工作温度 |
10﹪-90﹪RH无结露 |
|||||||||
执行器技术参数
外形尺寸
|
阀体通径 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
|
|
长度（L） |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
500 |
|
|
高度（H1） |
435 |
445 |
475 |
485 |
500 |
535 |
550 |
650 |
|
|
高度 |
二通 |
85 |
95 |
115 |
125 |
150 |
175 |
200 |
240 |
|
三通 |
140 |
150 |
175 |
180 |
215 |
235 |
260 |
300 |
|
|
D/DN |
150/84 |
165/99 |
185/118 |
200/132 |
220/156 |
250/184 |
285/211 |
340/266 |
|
|
K/孔数 |
110/4 |
125/4 |
145/4 |
160/8 |
180/8 |
210/8 |
240/8 |
295/8 |
|
|
连接管径 |
G1-1/2 |
G2 |
G2-1/2 |
G3 |
G4 |
G5 |
G6 |
G8 |
|
外形尺寸：
|
型号 |
规格 |
L |
H |
D |
C |
K |
N-d |
压差 |
行程 |
|
RA3000 |
DN65 |
290 |
158 |
185 |
20 |
145 |
4-18 |
400 |
40 |
|
DN80 |
310 |
195 |
200 |
20 |
160 |
8-18 |
400 |
40 |
|
|
DN100 |
350 |
216 |
220 |
20 |
180 |
8-18 |
300 |
40 |
|
|
DN125 |
400 |
237 |
250 |
22 |
210 |
8-18 |
200 |
40 |
|
|
DN150 |
480 |
282 |
285 |
22 |
240 |
8-22 |
100 |
40 |
|
|
DN200 |
533 |
289 |
340 |
30 |
295 |
12-22 |
100 |
40 |
阀体技术参数：
|
阀体型号 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
|
|
阀体行程 |
22 |
22 |
22 |
40 |
40 |
40 |
40 |
40 |
|
|
最大压差 |
2.4 |
2.2 |
1.4 |
1.0 |
0.6 |
0.4 |
0.3 |
0.2 |
|
|
流量系数kv值 |
21 |
35 |
52 |
88 |
140 |
210 |
320 |
410 |
|
|
公称压力 |
1.6mpa |
||||||||
|
流体温度 |
水-10℃-95℃ 蒸汽-10℃-180℃ |
||||||||
|
介质 |
冷/热水、蒸汽等 |
||||||||
|
材料 |
阀 体 |
球墨铸铁、铸钢 |
|||||||
|
阀 芯 |
黄铜，不锈钢 |
||||||||
|
阀 杆 |
不锈钢 |
||||||||
|
密 封 |
聚四氟填充，V型密封，弹簧自补偿 |
||||||||
|
泄露量 |
单做阀小于KV值的0.01％，套筒阀小于Kv值的0.01% |
||||||||
安装注意事项
安装调节阀要清洗管道，阀门入口侧要安装过滤网。
安装时预留足够时间，以便进行维修。
阀体内介质流向应与阀体上的箭头方向一致。
在设计图纸上无标明调节阀安装位置时，调节阀一般安装在回水管上。
应优先考虑垂直安装，特殊场合可倾斜或水平安装，但体积，重量，振动过大时需加支撑固定。
阀体法兰与管道连接应保持同心轴，避免产生剪切力，连接螺栓自然锁紧。
调节阀两端建议安装手动阀，以便于维修，使用过程中应定期三、四个月加黄油保养
